有源蜂鳴器與無源蜂鳴器簡易區別
蜂鳴器是一種一體化結構的電子訊響器，采用直流電壓供電，廣泛應用于計算機、打印機、復印機、報警器、電子玩具、汽車電子設備、電話機、定時器等電子產品中作發聲器件。蜂鳴器主要分為壓電式蜂鳴器和電磁式蜂鳴器兩種類型。蜂鳴器在電路中用字母“H”或“HA”（舊標準用“FM”、“LB”、“JD”等）。下面臻美智能電子科技有限公司簡述有源蜂鳴器和無源蜂鳴器的區別。
一、有源蜂鳴器與無源蜂鳴器從外觀上進行區分
1.蜂鳴器是常用的發聲元器件，蜂鳴器可以分為兩類
①有源蜂鳴器
②無源蜂鳴器
這兩種蜂鳴器在驅動方式上存在區別和使用方法不同。要區分蜂鳴器是有源f蜂鳴器的，還是無源蜂鳴器的可以從如下幾個方面進行區分。

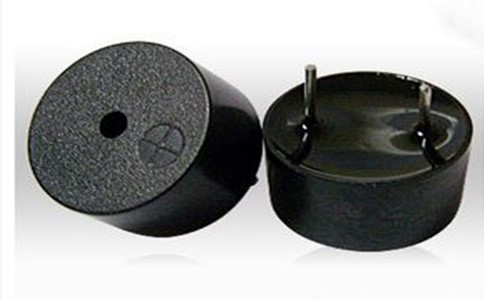

2.從外觀設計進行區分分類
有源蜂鳴器在使用時具有正負之分，在外觀上其引腳長短不一，引腳長的為正極，引腳短的為負極。而無源蜂鳴器的引腳長度距離一致。另外，其底部如果是灌封的看不見電路板一般為有源的，如果底部能看見電路板一般為無源的。
3.從阻值進行區分
有源蜂鳴器內部有震蕩電路，而無源蜂鳴器內部則沒有，所以結構的不同導致了其內部阻值也不同。在購買有源蜂鳴器時，公司電子商城的老板只會問你要幾V的3.3V的，還是5V的。如果買無源蜂鳴器，公司電子商城老板則會問你要多少歐姆的，要16Ω，還是要42Ω的。所以用萬用表測量，如果阻值只有幾十歐姆的則為無源蜂鳴器，如果阻值為KΩ級別則為有源蜂鳴器。
4.通過直流電壓技術測試
①以5V控制直流電壓驅動輸出為例做測試，將5V直接加在蜂鳴器的引腳上輸出，如果能發出清脆的嘀嘀聲，且方向顛倒后不發聲，則為有源蜂鳴器；如果發出的是咔咔之類比較斷續的聲音，則為無源蜂鳴器。
②有源蜂鳴器的使用比較簡單，給兩端加入合適的電壓就會發出清脆的聲音，但是聲調比較單一；無源蜂鳴器則需要加入音頻/頻率信號來驅動，但是無源蜂鳴器根據所加信號頻率的不同，可以不出不同音調的聲音，所展現出的聲音形態比較豐富。
二、有源蜂鳴器與無源蜂鳴器從驅動上進行區分
1.方法一：找來穩壓電源直接連接，如果發出“咔咔”聲音是無源，發出“嘀嘀”是有源蜂鳴器。
2.方法二：用萬用表的歐姆檔進行測量，若電阻值只要幾十歐，顛倒仍為幾十歐，則為無源。阻值大于1K，則為有源蜂鳴器。
3.方法三：看器件上面是否含有白色的膠紙，含有的是有源蜂鳴器，沒有的是無源；有源蜂鳴器的引腳一高一低，無源的兩個引腳高度一致。

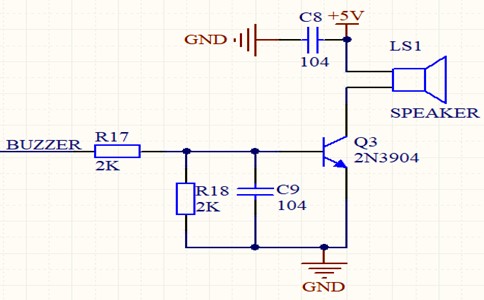

4.上圖是NPN三極管驅動的蜂鳴器電路，只需三極管工作在開關狀態即可，其中，
①C9可以在有強干擾的環境下，有效的濾除干擾信號，避免電子蜂鳴器變音和意外發聲。
②C8為電源濾波電容，濾除電源高頻雜波。
5.電阻R18的作用：
①其一下拉電阻，如果R17輸入端懸空，R18的存在能夠使三極管可保持可靠的關斷狀態，如果沒有R18，當電子BUZZER輸入端懸空時，則易收到干擾而可能導致三極管狀態發生意外翻轉或進入不期望的放大狀態，造成蜂鳴器意外發聲。
②其二R18可提升高電平的門檻電壓。如果刪除R18，則三極管的高電平門檻電壓就只有0.7V，即R1輸入端只要超過0.7V就有可能導通，添加R18情況就不同了，對應上圖，當輸入電壓達到約2.2V時，三極管才會飽和導通。
③其三R17輸入端懸空時，R18可作為C9和極間電容的放電回路。
④電子蜂鳴器工作只需要保證三極管工作在開關狀態，同理還有P型三極管的蜂鳴器電路，原理一致，三極管工作在開關狀態。

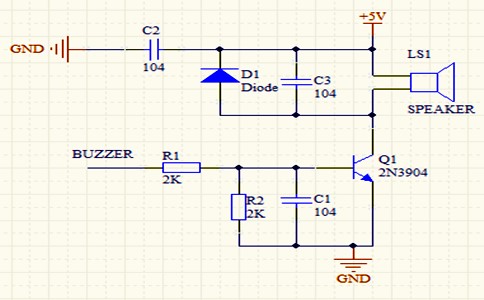

⑤無源蜂鳴器電路，需要續流二極管D1。
無源蜂鳴器本質上是一個嵌入式感性電子元件，其電流不能瞬變，因此必須有一個續流二極管D1單片機提供續流。否則，在蜂鳴器兩端震蕩源會有反向感應電動勢振蕩，產生幾十伏的尖峰電壓，可能損壞驅動三極管，并干擾整個電路系統的其它部分。而如果電路中工作電壓較大，要使用耐壓值較大的二極管，而如果電路工作頻率高，則要選用高速的二極管，無源蜂鳴器需要一定頻率的方波（2K-5K左右）去驅動，C3可以提高電路的抗干擾性。
